Analisis kesalahan dan pengendalian kotak gabungan fotovoltaik

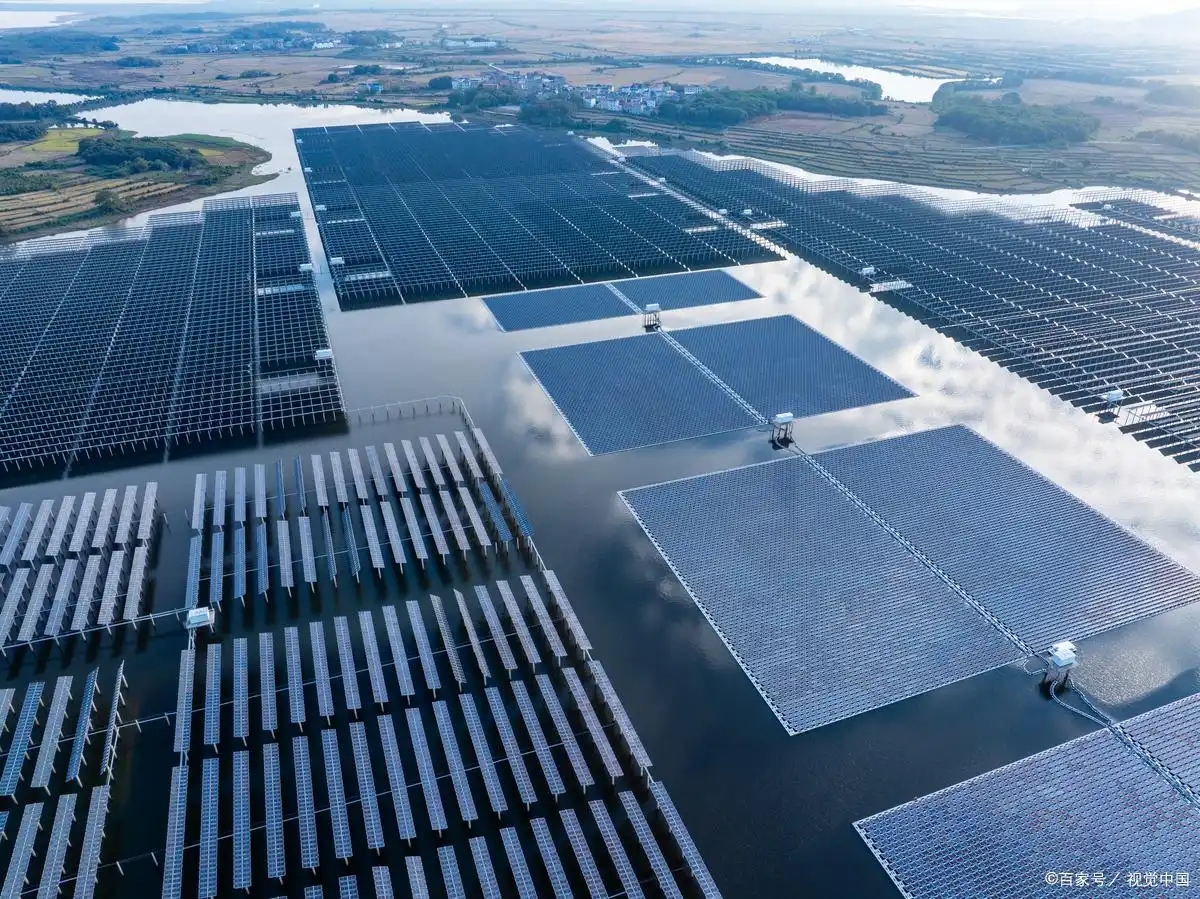

Sebagai komponen penting dalam tenaga hijau moden, operasi dan penyelenggaraan stesen kuasa fotovoltaik adalah penting. Sebagai peralatan elektrik utama dalam loji kuasa fotovoltaik, kotak gabungan adalah sangat penting dalam operasi dan penyelenggaraan harian.

Fungsi asas dan struktur kotak gabungan PV

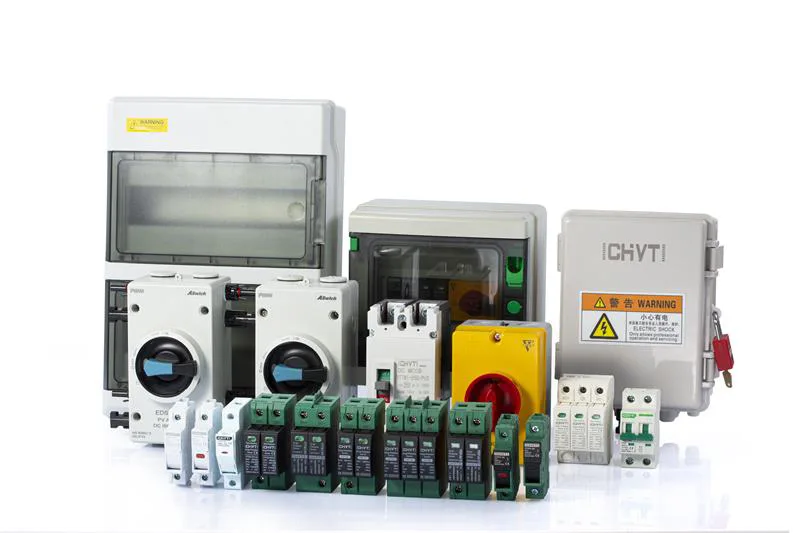

Fungsi utama kotak gabungan fotovoltaik adalah untuk mengumpul tenaga elektrik DC dari pelbagai rentetan fotovoltaik dan selamat menghantarnya ke kabinet pengedaran DC seterusnya atau penyongsang melalui peranti perlindungan seperti pemutus litar dan penangkap kilat. Strukturnya biasanya termasuk shell kotak, terminal input DC, perlindungan kilat, pemutus litar DC, unit pemantauan, dan terminal pendawaian.

Berikut adalah gambarajah skematik struktur dalaman kotak gabungan:

◆ Kotak shell:Diperbuat daripada keluli tahan karat atau bahan plastik, ia mempunyai pengedap yang baik, rintangan kakisan, dan pelesapan haba. Tahap perlindungan biasanya mencapai IP65, yang secara berkesan dapat mencegah habuk dan kelembapan dari masuk.

◆ Terminal input DC:Setiap kotak gabungan mempunyai pelbagai port input, sepadan dengan penerima arus dari rentetan fotovoltaik yang berbeza. Setiap port dilengkapi dengan penyambung MC4 atau terminal pendawaian khusus untuk sambungan rentetan mudah.

◆ Perlindungan kilat:Dibina dalam penangkap kilat, biasanya pelindung lonjakan (SPD) yang direka khusus untuk photovoltaics, digunakan untuk mencegah overvoltage yang disebabkan oleh kilat dan melindungi sistem dari kerosakan kilat.

◆ Pemutus litar DC:Setiap terminal input dilengkapi dengan pemutus litar DC untuk perlindungan overcurrent. Apabila arus yang tidak normal (seperti litar pintas atau beban) dikesan, litar secara automatik diputuskan untuk melindungi keselamatan modul dan sistem fotovoltaik

◆ Terminal pendawaian:Terminal pendawaian dengan tanda yang jelas di dalam adalah mudah untuk kakitangan penyelenggaraan untuk memeriksa dan menyelesaikan masalah.

Analisis kesalahan biasa dan struktur kotak gabungan PV

◆ Analisis fenomena pemutus litar kerap

Akar Punca Penjejakan: Fenomena ini mungkin disebabkan oleh sambungan litar pintas antara rentetan, kerosakan fizikal kepada modul fotovoltaik, operasi yang salah semasa pendawaian, atau sistem yang tertakluk kepada beban di luar julat reka bentuknya.

Panduan Pemprosesan: Langkah pertama adalah untuk mengasingkan litar input yang terjejas, dan kemudian gunakan multimeter untuk mengukur secara tepat voltan litar terbuka dan litar pintas arus fotovoltaik yang berkaitan untuk mencari komponen yang tidak normal dengan tepat. Sekiranya tiada masalah yang jelas ditemui semasa pemeriksaan awal, adalah perlu untuk memeriksa kabel penyambung dengan teliti untuk mengesahkan sama ada kerosakan penebat disebabkan oleh penuaan, memakai, atau faktor luaran, yang boleh menyebabkan kesalahan asas. Akhirnya, penilaian pemutus litar itu sendiri, termasuk sama ada arus, voltan dan parameter lain yang sepadan dengan keperluan sistem, tidak boleh diabaikan. Sekiranya perlu, penggantian perlu dijalankan untuk memastikan operasi sistem yang stabil.

◆ Strategi tindak balas untuk kegagalan penangkap kilat

Alasan kegagalan: Sebagai peralatan utama untuk melindungi sistem dari serangan kilat dan overvoltage, penangkap kilat sering gagal disebabkan serangan kilat langsung atau overvoltage dalaman sistem.

Proses: Secara kerap memeriksa status tetingkap penunjuk atau cahaya LED dari penangkap kilat adalah cara yang berkesan untuk mencegah kegagalan. Sebaik sahaja tetingkap penunjuk bertukar menjadi merah atau kehilangan paparan, ia menunjukkan bahawa penangkap kilat telah rosak dan perlu diganti dengan segera untuk mengelakkan potensi risiko keselamatan.

◆ Penyelesaian kepada masalah suhu dalaman yang tinggi di dalam kotak gabungan

Analisis Punca: Suhu dalaman kotak gabungan terlalu tinggi, biasanya disebabkan oleh objek asing yang menyekat lubang pelesapan haba, pengumpulan habuk yang berlebihan di dalam kotak, atau terlalu panas unsur pemanasan yang disebabkan oleh arus yang berlebihan.

Penyelesaian: Pertama, adalah perlu untuk membersihkan lubang pengudaraan dan haba kotak gabungan untuk memastikan peredaran udara yang tidak terhalang. Pada masa yang sama, periksa dan keluarkan habuk di dalam kotak untuk mengurangkan rintangan terma. Sekiranya masalah itu belum diselesaikan secara asasnya, ia mungkin dianggap menambah kipas penyejuk atau mengoptimumkan reka bentuk penebat kotak untuk mengurangkan kesan persekitaran luaran pada suhu di dalam kotak. Di samping itu, adalah perlu untuk mengesan sumber komponen yang berkaitan dengan arus dan menyesuaikan atau membaiki atau membaiki bahawa arus sistem berada dalam julat yang selamat.

◆ Pengendalian masalah terlalu panas kabel

Analisis sebab: Pemanasan sendi kabel adalah disebabkan oleh hubungan yang lemah, yang meningkatkan rintangan hubungan dan menghasilkan sejumlah besar haba.

Cadangan untuk Pengendalian: Gunakan Imager Thermal Inframerah untuk memantau suhu sendi kabel di dalam dan di luar kotak gabungan. Sebaik sahaja titik suhu tinggi yang tidak normal dijumpai, litar yang berkaitan harus segera dipotong untuk mengelakkan kemalangan kebakaran. Pada masa yang sama, periksa keadaan pengikat sendi yang terlalu panas, dan jika perlu, buat semula sendi atau ganti bahagian yang rosak untuk memastikan hubungan dan kekonduksian yang baik.

Struktur pencegahan dan penyelenggaraan kesalahan untuk kotak gabungan PV

◆ Pelan pemeriksaan biasa

Membangunkan pelan pemeriksaan terperinci, termasuk pemeriksaan keselamatan elektrik, pembersihan dan penyelenggaraan, ujian prestasi, dan lain -lain, untuk memastikan semua aspek dilaksanakan mengikut pelan.

◆ Pelarasan penyesuaian alam sekitar

Langkah-langkah yang sepadan harus diambil untuk keadaan iklim yang berbeza, seperti mengukuhkan kelembapan-bukti dan langkah-langkah pelesapan haba di kawasan suhu tinggi dan hujan, meningkatkan kekerapan pembersihan di kawasan dengan badai pasir yang besar, dan mengurangkan halangan dan haus.

◆ Pengurusan dan inventori alat ganti

Mengekalkan inventori alat ganti yang diperlukan, terutamanya bahagian yang terdedah seperti pemutus litar, penangkap kilat, penyambung, dan lain -lain, untuk memastikan penggantian cepat sekiranya berlaku kegagalan dan mengurangkan downtime

◆ Latihan dan pertukaran teknikal

Mengatur pasukan operasi dan penyelenggaraan untuk mengambil bahagian dalam latihan profesional, berkongsi teknologi operasi dan penyelenggaraan terkini dan kes -kes kesalahan, dan meningkatkan tahap kemahiran keseluruhan dan keupayaan tindak balas kecemasan pasukan.

◆ Pemeriksaan dan pembersihan secara berkala

Adalah disyorkan untuk membersihkan bahagian luar kotak gabungan setiap tiga bulan hingga enam bulan untuk menghilangkan habuk dan kotoran, dan menyimpan lubang pelesapan haba yang tidak terhalang; Pada masa yang sama, periksa pengedap kotak untuk memastikan tiada penyusupan wap air.

◆ Ujian prestasi elektrik

Sekurang -kurangnya sekali setahun, menjalankan ujian prestasi elektrik yang komprehensif, termasuk mengukur voltan dan arus setiap litar input untuk memastikan ia normal, memeriksa status kerja pemutus litar dan penangkap kilat, dan memastikan kestabilan sambungan modul komunikasi.

◆ Perlindungan kilat dan pengesahan asas

Secara kerap mengesahkan keberkesanan sistem perlindungan kilat, periksa petunjuk status penangkap kilat, dan menjalankan ujian perlindungan kilat jika perlu; Pada masa yang sama, pastikan kesinambungan asas dan rintangan asas kotak gabungan memenuhi keperluan.
