Kaedah Pendawaian Pemutus Litar DC 1P/2P/3P/4P dalam Sistem Bekalan Kuasa UPS

Dalam konfigurasi sistem bekalan kuasa UPS, pemutus litar DC melaksanakan fungsi dwi pengasingan dan perlindungan arus lebih untuk litar bateri. Jenis bekalan kuasa UPS yang berbeza sepadan dengan voltan dan arus terkadar bateri yang berbeza, justeru memerlukan penyesuaian pemutus litar DC dengan kiraan kutub yang berbeza. Artikel ini akan memperincikan pelbagai kaedah pendawaian pemutus litar DC 1P/2P/3P/4P yang digunakan dalam sistem UPS.

1. Pemutus litar mempunyai parameter standard termasuk voltan undian dan arus undian (untuk jenis 1P). Apabila parameter ini gagal memenuhi keperluan voltan dan arus bateri, voltan dan arus operasi boleh ditingkatkan dengan menambah bilangan kutub pemutus litar dan menggunakan konfigurasi sambungan siri selari. Khususnya, sambungan siri meningkatkan voltan manakala sambungan selari meningkatkan arus.Di sini, kami mengambil voltan terkadar 250V sebagai contoh.

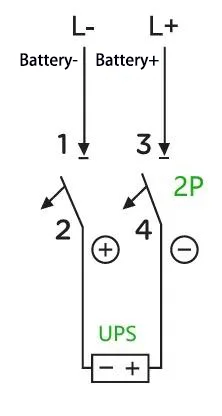

A:Contohnya: Untuk UPS dengan kapasiti 40 kVA dan rentetan bateri berkadar 32 sel (voltan cas menyamakan: 14 V × 32 = 448 V; terdapat juga bateri dengan voltan cas apungan hanya 13.6 V, yang digunakan di sini untuk tujuan ilustrasi sahaja), arus operasi maksimum dikira sebagai 40 kVA × 1.0% ÷ ÷ 3 ÷ 1. A (dengan mengandaikan faktor kuasa 1.0, kecekapan 90%, dan voltan potong set UPS sebanyak 10 V setiap sel). Dalam kes ini, pemutus litar 2P 500 V 200 A adalah mencukupi. Kaedah pendawaian adalah seperti berikut:

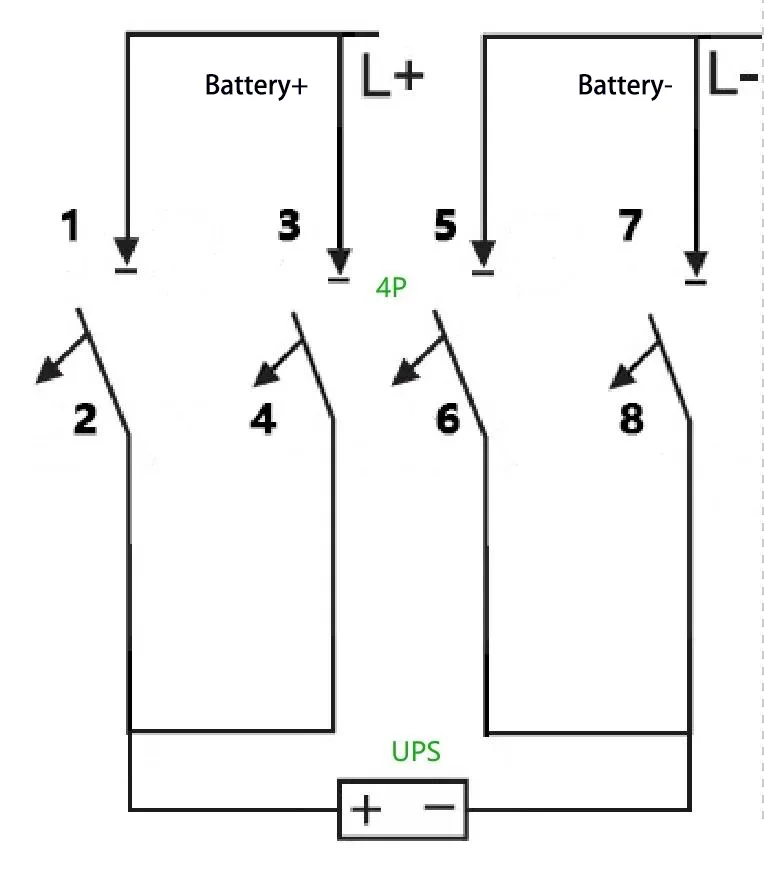

B:Bagaimana jika pemutus litar 2P 500 V 100 A digunakan sebaliknya? Keperluan ini boleh dipenuhi dengan pemutus litar 4P—khususnya, dengan memadankan dua set pemutus litar 2P untuk meningkatkan kapasiti pembawa arus. Kaedah pendawaian adalah seperti berikut:

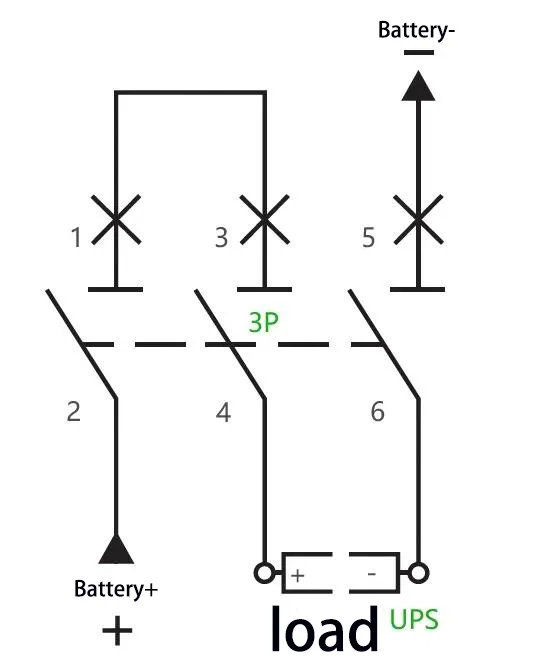

C:Contohnya: Untuk UPS dengan kapasiti 40 kVA dan rentetan bateri berkadar 40 sel (voltan cas menyamakan: 14 V × 40 = 560 V), arus operasi maksimum dikira sebagai 40 kVA × 1.0 ÷ 90% ÷ 10 V ÷ 40 = 111 A. A 3P 7050 litar boleh diguna pakai dengan dua kutub V 1500. disambung secara bersiri. Kaedah pendawaian adalah seperti berikut:

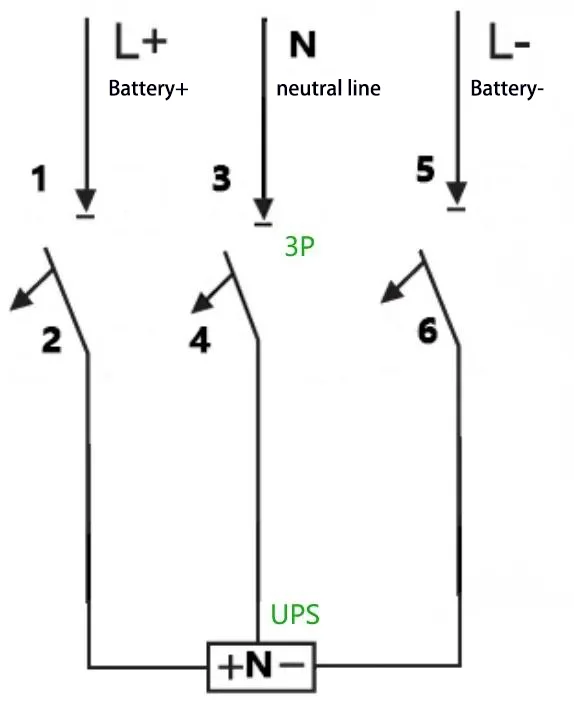

D:Contohnya: Untuk UPS dengan kapasiti 40 kVA, rentetan bateri berkadar 32 sel dan sambungan wayar neutral (menyamakan voltan cas: 14 V × 32 = 448 V, iaitu ±224 V), arus operasi maksimum dikira sebagai 40 kVA × 1.0 ÷ 90% ÷ 20 V ÷ 3 9 ÷ 20 V 3 9 P 200 Pemutus litar boleh diguna pakai, dan kaedah pendawaian adalah seperti berikut:

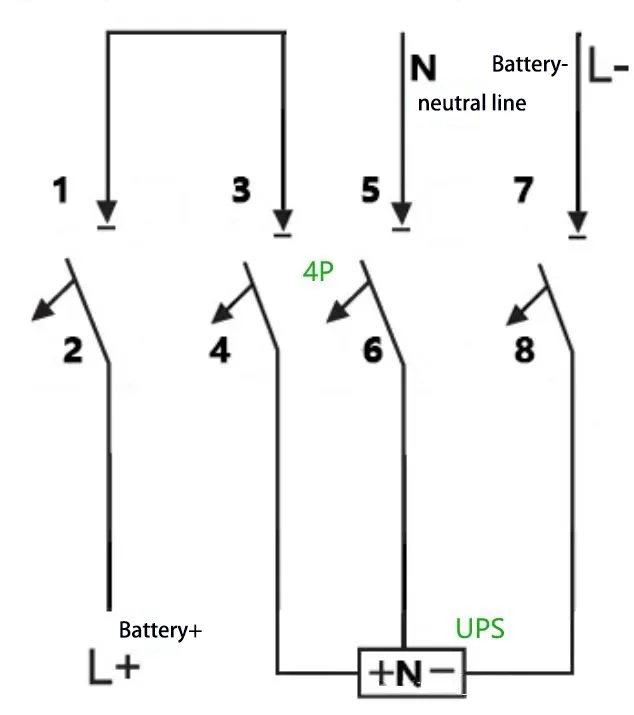

E:Contohnya: Untuk UPS dengan kapasiti 40 kVA, rentetan bateri berkadar 40 sel dan sambungan wayar neutral (menyamakan voltan cas: 14 V × 40 = 560 V, iaitu, ±280 V), arus operasi maksimum dikira sebagai 40 kVA × 1.0 ÷ 90% ÷ 90% ÷ 10 V ÷ 1 4 P. 150 Pemutus litar boleh diguna pakai, dengan dua tiangnya disambung secara bersiri. Kaedah pendawaian adalah seperti berikut:
