Adakah Anda Mengandaikan Satu Peranti Pelindung Lonjakan AC Meliputi Seluruh Bangunan Anda?

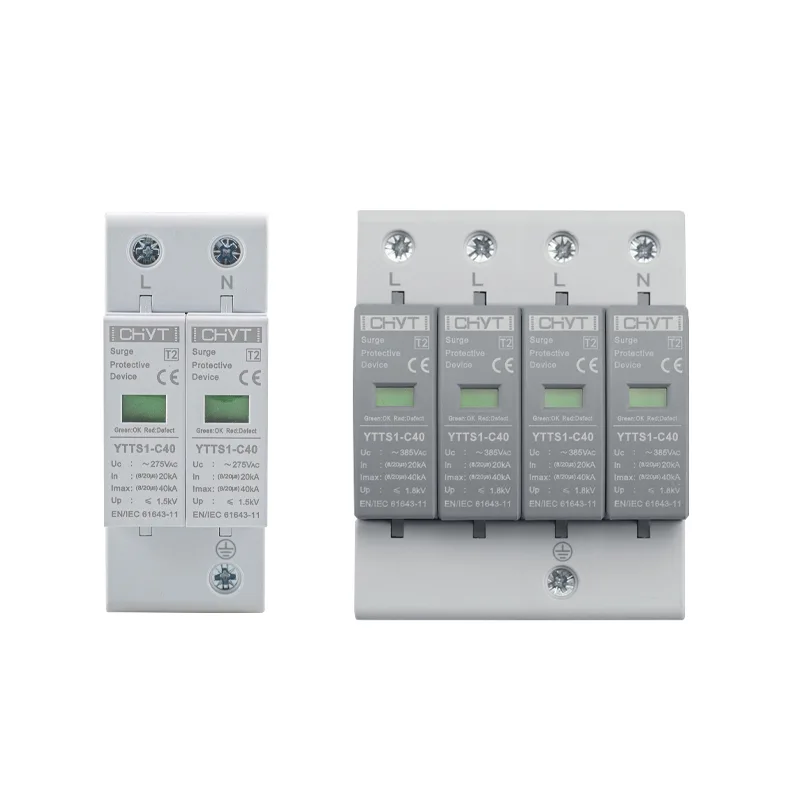

CHYTPeranti pelindung lonjakan ACaplikasi menunjukkan sebab satu titik perlindungan mungkin tidak mencukupi untuk bangunan berbilang tingkat.

Lonjakan tidak memasuki bangunan secara sopan melalui satu pintu yang telah ditetapkan. Kilat, pensuisan utiliti, hidup dan berhenti motor, atau kerosakan pada rangkaian kuasa tempatan boleh menyebabkan voltan lampau sementara pada titik yang berbeza dalam pemasangan elektrik. Sebaik sahaja lonjakan memasuki bangunan, pendawaian itu sendiri boleh menjadi sebahagian daripada masalah, membawa sementara ke peralatan sensitif.

Itu menimbulkan persoalan praktikal untuk perancangan sistem elektrik: Bolehkah satu peranti pelindung lonjakan AC benar-benar melindungi keseluruhan bangunan?

Dalam pemasangan kecil dengan larian kabel pendek dan peralatan terhad, satu peranti yang diposisikan secara strategik mungkin memberikan perlindungan yang berguna. Walau bagaimanapun, dalam bangunan yang lebih besar, bergantung pada satu titik perlindungan boleh menyebabkan litar hiliran terdedah.

Mengapa Satu Titik Perlindungan Mungkin Tidak Mencukupi

Perlindungan lonjakan berfungsi dengan mengalihkan voltan sementara yang berlebihan dari peralatan dan ke arah sistem pembumian. Lebih dekat peranti perlindungan dengan peralatan yang dilindungi, lebih mudah untuk mengawal voltan yang mencapai peralatan tersebut.

Ini menjadi lebih rumit apabila bangunan semakin besar.

Pertimbangkan bangunan komersial tiga tingkat. Papan pengedaran utama mungkin terletak di tingkat bawah, manakala komputer, pengawal HVAC, sistem pencahayaan, peralatan komunikasi dan beban elektronik lain diedarkan di beberapa tingkat. Peranti pelindung lonjakan yang dipasang hanya pada panel masuk utama tidak boleh secara automatik menghapuskan setiap sementara di seluruh rangkaian elektrik.

Panjang kabel penting kerana voltan masih boleh berkembang di sepanjang konduktor semasa transient pantas. Oleh itu, peranti yang berprestasi baik di pintu masuk perkhidmatan mungkin memerlukan sokongan daripada titik perlindungan tambahan lebih jauh ke hilir.

Ini adalah salah satu sebab perlindungan lonjakan lebih difahami sebagai sistem dan bukannya satu komponen.

Di mana voltan lebihan sementara boleh bergerak

Tidak setiap lonjakan mempunyai asal atau laluan yang sama. Peristiwa kilat langsung hanya satu kemungkinan. Pensuisan elektrik setiap hari juga boleh mewujudkan keadaan sementara.

Sumber biasa termasuk:

Sesuatu sementara boleh bergerak dari sistem pengedaran utama ke litar cawangan. Jika peralatan sensitif terletak agak jauh dari titik perlindungan utama, perlindungan tambahan mungkin sesuai.

Paparan ringkas berikut membantu menjelaskan perbezaannya:

Susunan tepat bergantung pada reka bentuk elektrik, sistem pembumian, kepekaan peralatan dan keperluan pemasangan yang berkenaan.

Jarak Antara Panel Penting

Salah satu butiran yang paling mudah untuk diabaikan ialah jarak fizikal antara peranti perlindungan dan beban.

Bayangkan sebuah bangunan besar dengan panel elektrik utama di satu bahagian dan kabinet kawalan automasi di bahagian lain. Walaupun kedua-duanya disambungkan kepada sistem elektrik yang sama, ia tidak serupa secara elektrik semasa transient yang sangat pantas.

Konduktor yang lebih panjang memperkenalkan impedans. Semasa peristiwa lonjakan, ini boleh menyumbang kepada perbezaan voltan antara titik perlindungan dipasang dan titik peralatan disambungkan.

Ini tidak bermakna setiap outlet memerlukan peranti perlindungannya sendiri. Sebaliknya, strategi perlindungan harus mengikut struktur sistem pengagihan elektrik.

Bagi pasukan perolehan dan kejuruteraan, ini adalah perbezaan yang penting. Persoalannya bukan sahaja, "Berapa banyak peranti pelindung lonjakan yang diperlukan?" Soalan yang lebih baik ialah, "Di manakah titik di mana tenaga sementara boleh masuk, bergerak dan mencapai beban sensitif?"

Penyelarasan Adalah Lebih Penting Daripada Sekadar Menambah Peranti

Memasang berbilang peranti perlindungan lonjakan tidak secara automatik mencipta sistem yang lebih baik.

Peranti yang dipasang pada tahap pengedaran yang berbeza perlu berfungsi bersama. Ciri-ciri mereka, keupayaan nyahcas, tahap perlindungan voltan dan susunan pemasangan harus dipertimbangkan sebagai sebahagian daripada sistem elektrik yang lengkap.

Penyelarasan yang lemah boleh mengurangkan keberkesanan susunan keseluruhan. Sebaliknya, peringkat perlindungan yang diletakkan dengan betul boleh membahagikan tugas antara titik pengedaran utama dan litar hiliran.

Pendekatan biasa adalah untuk mewujudkan tahap perlindungan yang berbeza:

Perlindungan Utama

Perkhidmatan elektrik yang masuk adalah perkara utama pertama yang perlu dipertimbangkan. Perlindungan di sini menangani tenaga sementara yang besar yang masuk dari rangkaian kuasa luaran.

Perlindungan Pengagihan Sekunder

Jika bangunan mempunyai panel pengedaran yang berasingan, perlindungan tambahan boleh dipertimbangkan. Ini amat relevan apabila larian kabel agak panjang atau apabila litar hiliran mengandungi peralatan elektrik yang sensitif.

Perlindungan Peralatan Tempatan

Sistem yang sangat sensitif mungkin memerlukan perlindungan yang lebih dekat dengan peralatan itu sendiri. Contohnya boleh termasuk sistem kawalan elektronik, peralatan komunikasi, peranti pemantauan dan peralatan lain yang mungkin terjejas oleh voltan lampau sementara.

Matlamatnya bukan untuk meletakkan perlindungan di mana-mana. Ia adalah untuk mengelakkan lonjakan daripada mencari laluan yang tidak dilindungi ke peralatan yang penting.

Apa yang Perlu Disemak Sebelum Memilih aPeranti Pelindung Lonjakan AC?

Bangunan itu sendiri menyediakan banyak petunjuk yang diperlukan untuk perancangan perlindungan.

Kajian yang berguna harus merangkumi konfigurasi sistem elektrik, voltan nominal, susunan pembumian, persekitaran lonjakan yang dijangka, struktur pengagihan dan jenis beban yang disambungkan.

Ia juga berbaloi untuk mengenal pasti sama ada litar dilanjutkan ke luar atau menyambung ke peralatan yang terletak di kawasan terdedah. Sambungan sedemikian boleh mengubah profil risiko dengan ketara.

Soalan utama termasuk:

Pemeriksaan ini secara amnya lebih berguna daripada memilih peranti berdasarkan hanya voltan nominal atau penampilan fizikal.

Bagaimana Dengan Bangunan Dengan Sistem Tenaga Suria?

Keadaan menjadi lebih menarik apabila peralatan fotovoltaik disambungkan ke bangunan.

Pemasangan solar boleh memperkenalkan laluan elektrik tambahan antara peralatan luar dan sistem pengedaran dalaman. Tatasusunan PV, penyongsang, pendawaian DC dan litar keluaran AC semuanya boleh menjadi sebahagian daripada perbincangan perlindungan keseluruhan.

Ini amat penting untuk bangunan dengan pemasangan solar atas bumbung kerana peralatan PV secara fizikal lebih dekat dengan pendedahan luar manakala kuasa yang dijana akhirnya bersambung dengan infrastruktur elektrik bangunan.

Oleh itu, perlindungan lonjakan sisi AC perlu dipertimbangkan bersama-sama dengan susunan perlindungan PV yang lebih luas. Pemutus litar DC, suis pengasing DC, peranti pelindung lonjakan DC dan komponen perlindungan fotovoltaik lain menangani bahagian sistem yang berlainan dan tidak boleh dianggap sebagai boleh ditukar ganti.

Untuk bangunan yang dilengkapi solar, menyemak hanya panel utama AC boleh memberikan gambaran yang tidak lengkap.

Andaian "Satu Peranti untuk Semuanya".

Tarikan satu peranti boleh difahami. Ia kelihatan lebih mudah, mengambil sedikit ruang dan mungkin mengurangkan bilangan komponen yang perlu diselaraskan.

Tetapi kesederhanaan elektrik di atas kertas tidak selalu sama dengan perlindungan yang mencukupi di lapangan.

Bangunan padat dengan laluan pengedaran yang pendek dan mudah mungkin mempunyai keperluan yang sangat berbeza daripada kilang, kompleks pejabat, gudang atau kemudahan berbilang tingkat dengan beberapa papan pengedaran.

Oleh itu, persoalan yang betul bukanlah sama ada satu peranti boleh melindungi bangunan di bawah keadaan yang ideal. Soalan yang lebih berguna ialah sama ada pemasangan menyediakan perlindungan yang mencukupi di lokasi di mana tenaga sementara boleh muncul secara realistik.

Perubahan dalam perspektif ini boleh menghalang pelan perlindungan yang munasabah daripada menjadi terlalu bergantung pada satu titik perlindungan.

Pemasangan Masih Penting

Malah komponen perlindungan lonjakan yang dipilih dengan betul boleh berfungsi dengan baik jika pemasangan tidak dikendalikan dengan betul.

Konduktor penyambungan hendaklah disimpan pendek dengan sewajarnya dan disusun mengikut keperluan pemasangan yang berkenaan. Pembumian dan ikatan adalah sama penting kerana arus lonjakan memerlukan laluan terkawal dari peralatan yang dilindungi.

Peranti juga perlu dipasang di lokasi yang sesuai dengan fungsi elektriknya dan diselaraskan dengan perlindungan arus lebih huluan jika diperlukan.

Butiran ini mudah diabaikan semasa pemilihan komponen kerana ia tidak muncul pada label produk. Namun mereka boleh memberi kesan langsung ke atas prestasi perlindungan dunia sebenar.

Atas sebab ini, spesifikasi harus disemak bersama-sama dengan reka bentuk elektrik dan bukannya menganggap peranti pelindung lonjakan sebagai aksesori terpencil.

Cara Praktikal untuk Mengkaji Perlindungan Bangunan

Untuk pasukan perolehan dan perancang elektrik, semakan tiga langkah mudah boleh menjadikan proses lebih jelas.

Pertama, petakan pengagihan kuasa. Kenal pasti bekalan masuk, panel utama, sub-panel dan peralatan utama.

Kedua, kenal pasti titik pendedahan. Cari sambungan luar, larian kabel yang panjang, pendedahan kilat dan peralatan dengan toleransi terhad untuk voltan sementara.

Ketiga, menilai koordinasi perlindungan. Tentukan sama ada perlindungan di pintu masuk perkhidmatan adalah mencukupi atau sama ada peringkat tambahan diperlukan di hiliran.

Pendekatan ini juga memudahkan untuk membandingkan spesifikasi yang berbeza tanpa memfokuskan pada harga atau satu parameter elektrik sahaja.

Bawa Pulang Akhir

Sebuah bangunan tidak semestinya mempunyai satu "titik masuk lonjakan". Voltan lampau sementara boleh bergerak melalui bahagian pemasangan elektrik yang berlainan, dan keberkesanan perlindungan bergantung pada lokasi, pendawaian, pembumian, kepekaan peralatan dan koordinasi.

Untuk sistem elektrik yang kecil dan ringkas, satu peranti perlindungan yang dipasang secara strategik mungkin mencukupi. Pemasangan yang lebih besar atau lebih kompleks selalunya memerlukan pendekatan berlapis di mana perlindungan diletakkan mengikut struktur dan risiko rangkaian elektrik.

Apabila menyemak anPeranti pelindung lonjakan ACOleh itu, persoalan yang paling penting bukan sekadar seberapa kuat peranti itu, tetapi di mana ia dipasang dan bahagian sistem elektrik yang mana ia dijangka melindunginya. Untuk pemasangan fotovoltaik, penilaian ini juga harus merangkumi hubungan antara perlindungan AC dan DC.

Dengan rangkaian produknya yang meliputi komponen perlindungan AC dan DC, termasuk peranti pelindung lonjakan AC, pemutus litar DC, peranti pelindung lonjakan DC, suis pengasing DC, fius DC dan kotak penggabung solar, Zhejiang Dabo Electric Co., Ltd. (CHYT) menyediakan konteks produk yang berguna untuk mempertimbangkan perlindungan sebagai sebahagian daripada sistem pengedaran fotovoltaik dan elektrik yang lengkap.
